产品概况
耦合器模块
|
|
产品型号 |
YS-CM-1100 |

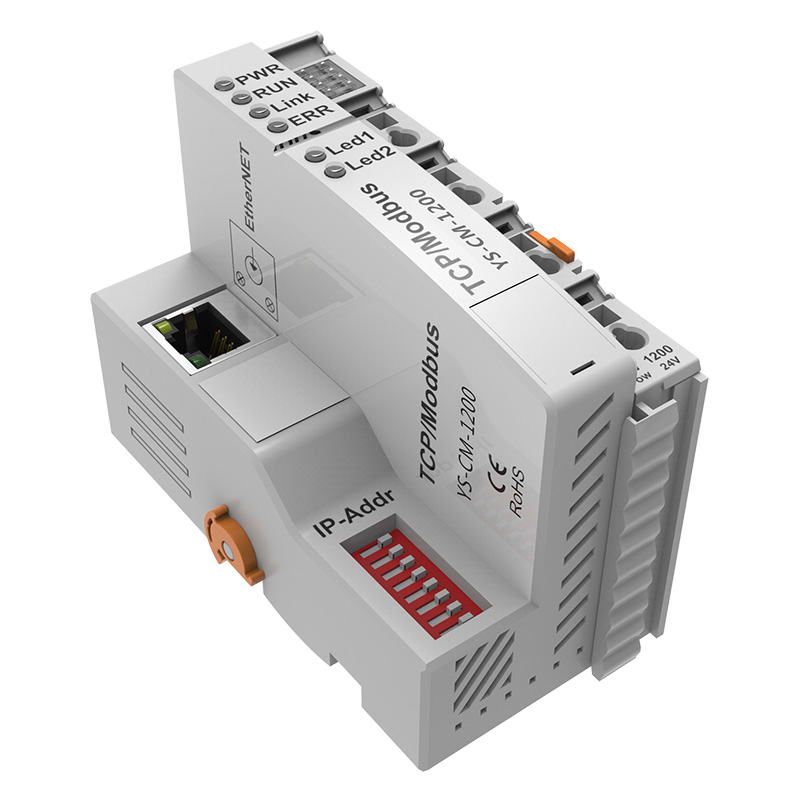

YS-CM-1200 |

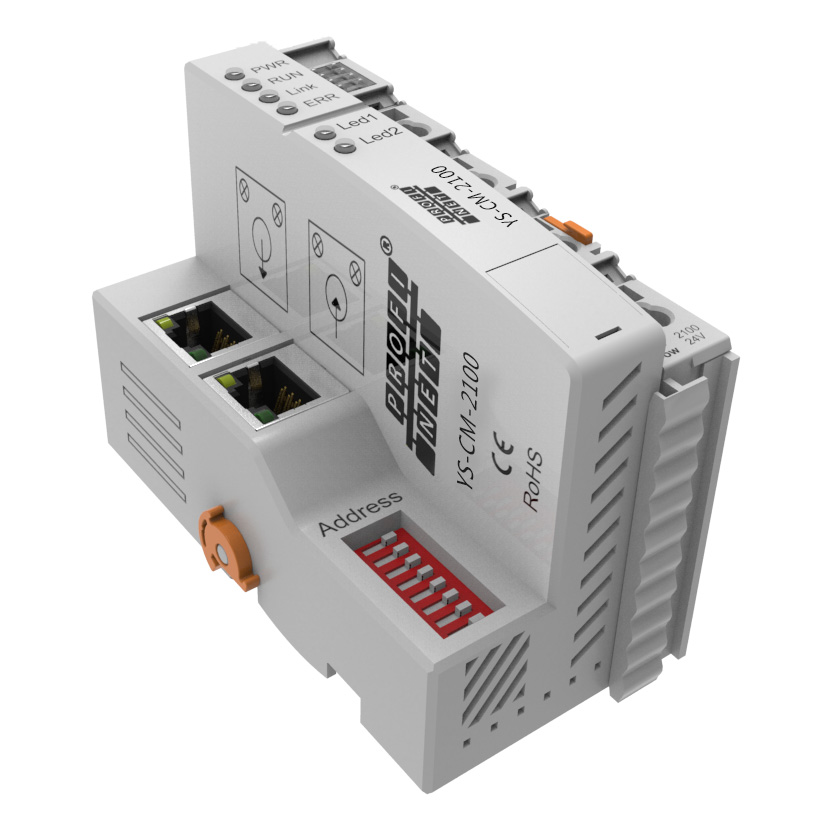

YS-CM-2100 |
|
产品名称 |
EtherCAT 耦合器 |
MODBUS/TCP 耦合器 |
PROFINET 耦合器 |
|
|
总线参数 |
地址设置 |
0~255 |
1~254 |
/ |
|
线缆 |
五类双绞线 |
五类双绞线 |
五类双绞线 |
|
|
传输距离 |
100m( 站站距离 ) |
100m( 站站距离 ) |
100m( 站站距离 ) |
|
|
总线速率 |
100Mbps |
100Mbps |
100Mbps |
|
|
电源参数 |
系统电源输入 |
24V(18~36V) |
||
|
系统电源输出 |
5V/600mA |
|||
|
外设电源输入 |
24V DC (±20%) |
|||
|
技术参数 |
扩展IO数量 |
32 |
||
|
PDO大小 |
1024字节 |
1024字节 |
340字节输入、输出 |
|
|
其他特性 |
支持地址映射 |
|||
|
物理参数 |
尺寸规格 |
100mm × 48mm × 69mm（长宽高） |
||
|
工作温度 |
-25~60 ℃ |
|||
|
存储温度 |
-25~85 ℃ |
|||
|
相对湿度 |
95% ，无冷凝 |
|||
|
防护等级 |
IP20 |
|||
|
认证 |
CE |
|||
|
|
产品型号 |

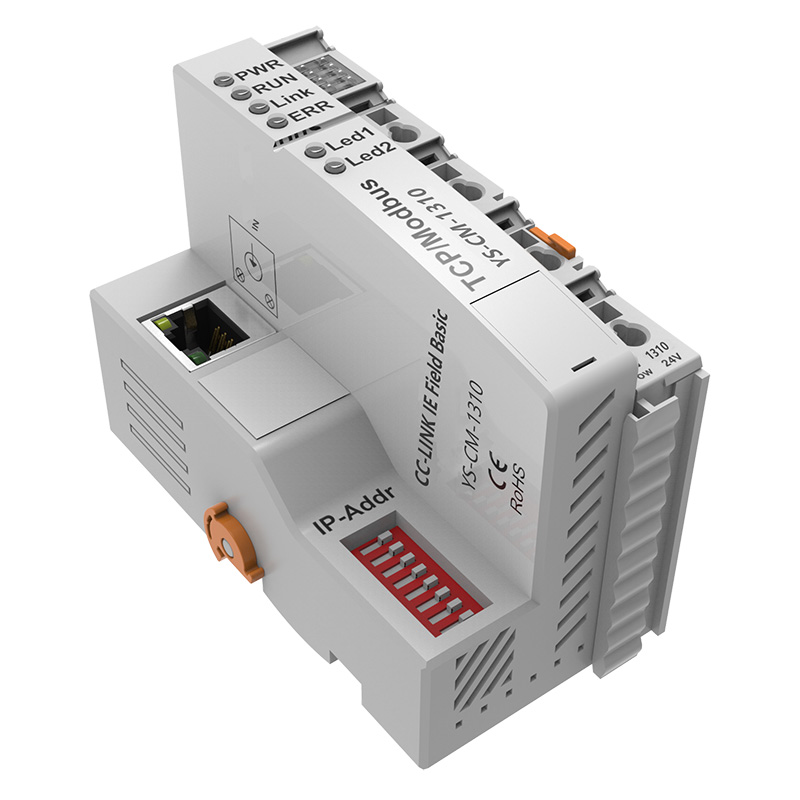

YS-CM-1310 |
YS-CM-2200 |
|
|
产品名称 |
CC-LINK IE Field Basic 耦合器 |
PROFIBUS-DP 耦合器 |
||
|
总线参数参数 |
地址设置 |
2~253 |
1~125 |
|
|
线缆 |
五类双绞线 |
PROFIBUS-DP 专用线缆
|
||
|
传输距离 |
100m( 站站距离 ) |
1200m(max) |
||
|
总线速率 |
100Mbps |
9.6Kbps~12Mbps |
||
|
电源参数 |
系统电源输入 |
24V(18~36V) |
||
|
系统电源输出 |
5V/600mA |
|||
|
外设电源输入 |
24V DC (±20%) |
|||
|
技术参数 |
扩展IO数量 |
32 |
||
|
PDO大小 |
1024 字节 |
340字节输入、输出 |
||
|
其他特性 |
支持地址映射 |
|||
|
物理参数 |
尺寸规格 |
100mm × 48mm × 69mm（长宽高） |
||
|
工作温度 |
-25~60 ℃ |
|||
|
存储温度 |
-25~85 ℃ |
|||
|
相对湿度 |
95% ，无冷凝 |
|||
|
防护等级 |
IP20 |
|||
|
认证 |
CE |
|||
